Hydroizolacja stropodachów - Systemowe rozwiązania Izolmat Gdańsk

Papy bitumiczne to materiały hydroizolacyjne pozwalające na skuteczne zabezpieczenie budowli. Pod warunkiem prawidłowego zastosowania trwałość takich izolacji może sięgać nawet 50 lat (pod balastem). Artykuł krótko prezentuje kilka realizacji z użyciem pap bitumicznych w roli izolacji dachu płaskiego.

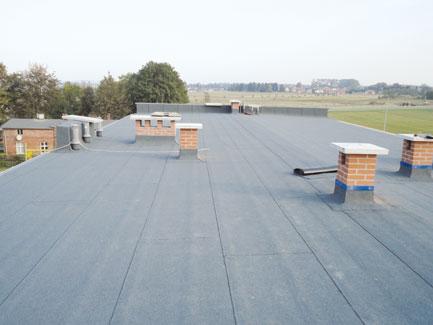

Fot. 1.
Fot. Sylwester Rajewski


I. Dach budynku Urzędu Celnego w Gdańsku (fot. 1)
Na dachu o podłożu betonowym ułożono następujące warstwy:
a)    paroizolacja – papa zgrzewalna podkładowa Izolmat Bit V60 S3, zgrzana do zagruntowanego podłoża,
b)    termoizolacja  – płyty styropianowe EPS 100 Dach-Podłoga,  ułożone ze spadkiem,
c)    hydroizolacja – pierwsza warstwa: papa zgrzewalna podkładowa Izolmat Bit G200 S4, mocowana mechanicznie do podłoża i zgrzewana na zakładach, druga warstwa: papa zgrzewalna wierzchniego Izolmat Plan PYE PV250 S5 SS, zgrzewana do papy podkładowej.
Na zdjęciu widoczne są prawidłowo wykonane obróbki papą elementów pionowych występujących na dachu, czyli wyniesienie papy podkładowej i wierzchniego krycia na wysokość ok. 25 cm ponad powierzchnię poziomą dachu oraz przymocowanie górnej krawędzi metalową listwą dociskową, widoczną na dwóch kominach.
Trwałość tak wykonanej hydroizolacji wynosi 40–45 lat. Izolmat udziela 15 lat gwarancji materiałowej na dach uszczelniony w przedstawiony sposób.


Fot. 2.
Fot. Sylwester Rajewski


II. Dach zielony budynku Bałtyckiego Centrum Biznesu w Gdańsku (fot. 2 i 3)
Na dachu o podłożu betonowym zaprojektowano następujące warstwy:
a)    paroizolacja – papa zgrzewalna podkładowa Izolmat Bit V60 S4 zgrzana do zagruntowanego podłoża,
b)    termoizolacja – płyty proste EPS 200 Dach Podłoga (p. fot. 3) i druga warstwa płyt spadkowych EPS 200 Dach Podłoga oklejonych papą (p. fot. 2 – z prawej strony widać złożone płyty),
c)    hydroizolacja – pierwsza warstwa: papa zgrzewalna podkładowa Izolmat Plan PYE G200 S4, druga warstwa: papa zgrzewalna Izolmat Plan zielony dach PYE PV250 S5, odporna na przerost korzeni.
d)    mata separacyjno-ślizgowa, geowłóknina igłowana 200g/m2,
e)    mata drenażowa Delta Floraxx,
f)    mata filtracyjna Typar SF 40,
g)    warstwa wegetacyjna.


Fot. 3.
Fot. Sylwester Rajewski
Dach jest jeszcze w trakcie realizacji; należy zwrócić uwagę na zaprojektowaną termoizolację o zwiększonej odporności na odkształcanie, tj. styropian EPS 200 Dach Podłoga Parking.
Inwestor otrzymuje gwarancję materiałową na 15 lat, trwałość warstw hydroizolacyjnych ocenia się na 50–55 lat.


Fot. 4.
Fot. Urząd Wojewódzki w Olsztynie

III. Stropodach użytkowy nad garażem podziemnym przy basenie w Olsztynie (fot. 4)
Warstwy stropodachu użytkowego tego obiektu są przeznaczone do ruchu pieszego i jako powierzchnia jezdna są zaizolowane następującymi papami:
a)    pierwsza warstwa – papa zgrzewalna podkładowa Izolmat Plan PYE G200 S4, zgrzana do zagruntowanego podłoża,
b)    druga warstwa – papa zgrzewalna podkładowa Izolmat Plan PYE PV250 S5,
c)    pozostałe warstwy do zabudowy stropodachu użytkowego wg projektu.
Gwarancja materiałowa na hydroizolację z pap zgrzewalnych wynosi 15 lat, przewidywana trwałość izolacji wynosi ponad niż 55 lat.

Podsumowanie
We wszystkich zaprezentowanych realizacjach, w których dachy są obciążone balastem dachu zielonego lub warstwami użytkowymi typu kostka betonowa z podkładem, do hydroizolacji zastosowano papy zgrzewalne z asfaltem modyfikowanym, które zachowują elastyczność co najmniej w temperaturach –15°C oraz posiadają mocne osnowy z tkaniny szklanej lub włókniny poliestrowej. Hydroizolacyjne materiały bitumiczne o takiej charakterystyce decydują o trwałości uszczelnienia, która praktycznie powinna wynosić tyle, na ile przewidywana jest trwałość techniczna obiektu budowlanego.

Sylwester Rajewski
PPMB Izolmat Gdańsk

Źródło: Dachy Płaskie, nr 4 (13) 2011
