Ocieplenie stropodachu bez mostków termicznych
Jak połączyć dach płaski z attyką w taki sposób, aby nie powstawał tu mostek termiczny? Niżej podajemy schematyczne rozwiązanie.

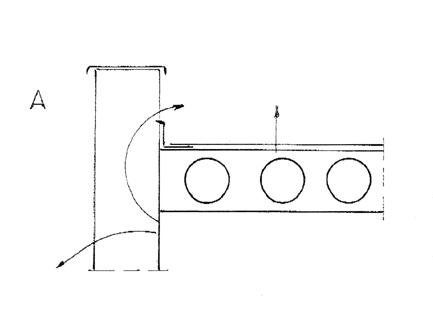

Rys. 1. Strop i attyka nieocieplone
Rys. 1 przedstawia budynek przed ociepleniem. Strzałki wskazują drogi ucieczki ciepła; odwracając ich kierunek uzyskujemy drogi przenikania zimna z zewnątrz do wnętrza budynku. Załóżmy, że ściany nośne są murowane, a stropodach został wykonany z płyt żelbetowych. Kominy również są murowane z cegły. To wszystko w całości jest stabilne, monolityczne i praktycznie nieodkształcalne.
Rys. 2. Budynek ocieplony styropianem
Rys. 2 pokazuje ocieplenie stropodachu wykonane w sposób bezmostkowy. Do wypełniania szczelin absolutnie nie należy stosować pianki montażowej! Jest to częsta praktyka. Jak sama nazwa wskazuje, pianka montażowa służy jedynie do montażu okien, drzwi i innych elementów budowlanych. Pianka ma trwałość kilka miesięcy lub lat, a potem oddziela się od jednego lub drugiego elementu i wówczas powstają szczeliny powodujące przecieki podczas opadów atmosferycznych. Na rys. 2 pokazane jest ocieplenie bez mostków termicznych metodą znaną od dawna, dzisiaj stosowaną raczej z rzadka. Termoizolacja została wykonana wyłącznie ze styropianu, nie można więc bezpośrednio na nim wykonać pokrycia połaci. Najpierw należy wylać warstwę betonu grubości ok. 5–6 cm, zbrojonego siatką o oczkach 10 × 10 cm lub 15 × 15 cm z dylatacjami co 4 do 5 cm. Dopiero na takim sztywnym podłożu połać dachu może być pokryta materiałem pokryciowym. Przerywane strzałki oznaczają blokadę ucieczki ciepła z budynku.

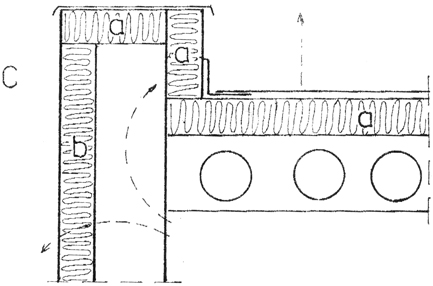

Rys. 3. Ocieplenie ze stryroduru. Oznaczenia: a – styrodur, b – styropian
Rys. 3 przedstawia lepsze rozwiązanie – bez konieczności stosowania warstwy betonu, która powiększa ciężar dachu o około 150 kg/m2. Tutaj zastosowano (zaznaczając go literą „a”) styrodur lub polistyren – styropian ekstrudowany, czyli prasowany, o doskonałych właściwościach izolacyjnych i bardzo wytrzymały na obciążenia (do 20 t/m2). Do tego materiału można mocować obróbki i pokrywać materiałami pokryciowymi. Literą „b” oznaczono zwykły styropian. Przerywane strzałki oznaczają brak możliwości ucieczki ciepła z budynku. Obróbka blacharska części pionowej przylega da ocieplenia i jest przykryta warstwą: klej + siatka z włókna szklanego + klej, a na to ułożono tynk cienkowarstwowy. Przy takim wykonaniu woda deszczowa podczas opadów atmosferycznych spływa na pokrycie płaszczyzn dachu.
Rys. 4. Obróbki blacharskie: A – przy niskiej ścianie szczytowej, B – przy wysokiej ścianie szczytowej
N rys. 4 Autor przedstawił poprawne wykonanie obróbek blacharskich, bez zastosowania kleju czy silikonu.
Opracował:
inż. Edmund Ratajczak
Expronad
Źródło: Dachy Płaskie, nr 2 (11) 2011
