Dachowe krajobrazy - Mercor na Morskim Parku Handlowym

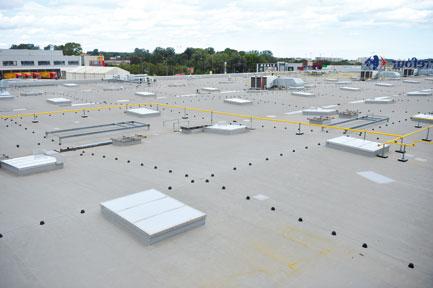

Dachowy krajobraz: zamontowane klapy dymowe i świetliki punktowe MCR PROLIGHT PLUS

Od projektu do realizacji
Ze względu na specyficzne wymagania kilku głównych najemców Morskiego Parku Handlowego z zakresu wyglądu i funkcjonowania klap dymowo-wentylacyjnych, Generalny Wykonawca zdecydował się powierzyć firmie Mercor kompleksowe przygotowanie projektu systemu oddymiania i napowietrzania grawitacyjnego. Projekt został uzgodniony i zaakceptowany przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych. Pozwoliło to z jednej strony uniknąć nieprzewidzianych komplikacji na etapie wykonania jak i uzyskać spójny system w całym kompleksie handlowym.

Konstrukcja
Obiekt składa się z dwóch połączonych ze sobą budynków. Poszczególne powierzchnie wynoszą ok. 15 tys. m² (budynek B2 „Carrefour”), ok. 9,4 tys. m² dach (budynek B3 „Obi”) i ok. 1,2 tys. m² (ogród zimowy Obi). Konstrukcję nośną dachu stanowią dźwigary z betonu sprężonego wysokości 1000 mm. Do dźwigarów kotwami segmentowymi rozprężnymi Hilti przymocowano kształtowniki typu L. Następnie do kształtowników dospawano wymiany dachowe, w postaci prostokątnych rur stalowych, pod klapy oddymiające i świetliki punktowe.
Zlecone prace
Zakres prac prowadzonych przez firmę Mercor obejmował m.in.:

• opracowanie i wykonanie kompleksowego projektu systemu oddymiania grawitacyjnego oraz napowietrzania,
• dostawę i montaż świetlików stałych MCR PROLIGHT PLUS, klap dymowych i dymowo-wentylacyjnych MCR PROLIGHT PLUS, klap żaluzjowych MCR LAM,
• dostawę i montaż kurtyn dymowych: stałych stalowych MCR PROSMOKE ST CE, stałych materiałowych MCR PROSMOKE S CE oraz automatycznych MCR PROSMOKE S CE1,
• dostawę i montaż urządzeń służących do napowietrzania: okna systemu MCR OSO, siłowniki drzwiowe,
• daszki nad wejściami do Obi i Carrefour, wykonane z poliwęglanu litego gr. 6 mm, o powierzchni ok. 240 m²,
• ogród zimowy do Obi (dach szklany z kwaterami uchylnymi do oddymiania oraz fasada szklana z elementami napowietrzającymi),
• okna oddymiające nad pasażem i w części biurowej,
• wiatrołapy w technologii szkła aluminiowego.

Prace rozpoczęto od montażu punktowych klap dymowych i świetlików na blasze trapezowej, co pozwoliło uniezależnić od siebie montaż klap i montaż pokrycia dachowego. Pracownicy Mercoru zamontowali 79 szt. klap dymowych i dymowo-wentylacyjnych, 57 szt. świetlików punktowych stałych, 9 szt. klap żaluzjowych MCR-LAM oraz kurtyny dymowe stałe z blachy trapezowej w ilości ok. 1200 m2 i dwie automatyczne kurtyny rolowane z materiału dymoszczelnego o parametrze DH30. Wraz z montażem elementów na dachu, zamocowano jednocześnie tzw. maskownice, mające za zadanie zasłonić od wewnątrz otwór pod klapy wycięte w blasze trapezowej. Konstrukcja stalowa zawierała elementy, które miejscowo wypiętrzały ułożoną na niej blachę trapezową TR135, a dzięki zastosowaniu maskownic ewentualne nierówności pod podstawami klap i świetlików mogły być zniwelowane. Następnie odbył się montaż elementów wewnątrz budynku, wykonano instalacje sterujące, kurtyny dymowe stałe i automatyczne oraz system napowietrzania.
