Dachy Płaskie

Niemieckie wytyczne wykonywania i uszczelniania dachów płaskich są od lat pierwowzorem dla międzynarodowych wytycznych IFD Guidelines for Design and Application of Roof Waterproofing – Flat Roof Guidelines. Zmiany i aktualizacje niemieckich wytycznych następują regularnie co 5 do 9 lat.
Ostatnia obowiązująca nowelizacja weszła w życie w październiku 2008 roku i zastąpiła wydanie
z września 2003 roku.

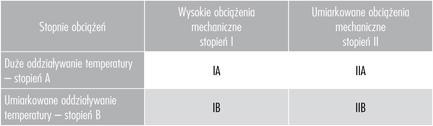

Tabela 1. Podział na stopnie obciążeń

Od roku na rynku niemieckim mamy więc nowe, bazujące również na normach europejskich wytyczne, które wprowadziły dużo zmian, jak również zamieszania wśród wykonawców i producentów.

Zmiany w normach wykonawczych pociągnęły również za sobą zmiany norm materiałowych, co doprowadziło do wielu niejasności w klasyfikacji materiałów używanych przy wykonawstwie dachów płaskich. Problemy te zostały spowodowane niesprecyzowaniem takich norm, jak na przykład norm ustalających kryteria pomiaru materiału, itp.

W artykule wymienię najważniejsze zmiany, postaram się wyjaśnić ich znaczenie i przewidzieć konsekwencje dla rynku polskiego.

Nowa struktura podziału dachów
Podstawową zmianą jest nowa struktura wytycznych opierająca się na podziale dachów według norm E DIN 18531/18195/1055-4. Podział ten wygląda następująco:

dachy nieużytkowe,
dachy użytkowe.

Dachy nieużytkowe to dachy płaskie lub pochylone, jak również dachy pokryte warstwą zieleni ekstensywnej.

Dachy użytkowe to dachy lub powierzchnie podlegające zwiększonym obciążeniom, jak balkony, tarasy i dachy pokryte warstwą zieleni intensywnej.

Pojęcie „dach” obejmuje tutaj wszystkie warstwy wpływające na funkcjonowanie tej części budowli, zarówno w nowych budowlach, jak i remontach.

Podział obciążeń
Obciążenia lub oddziaływania na dachy zostały podzielone na oddziaływania mechaniczne i termiczne, a te z kolei na umiarkowane i o dużym wpływie.

Obciążenia mechaniczne o dużym wpływie, oznaczone jako „stopień I” to:

wpływy wynikające z konstrukcji i rodzaju podłoża,
podłoża z płyt betonowych i nierówności nimi spowodowane,
podłoża z twardych termoizolacji, jak np. XPS, które przez ruchy materiałowe mogą mieć wpływ na hydroizolację,
warstwy nośne z blach trapezowych,
podłoża z desek lub materiałów drewnopochodnych, znajdujące się bezpośrednio pod hydroizolacją,
obciążenie przez zamocowania łącznikami,
obciążenie przez miękkie podłoża, jak np. wełnę mineralną,
obciążenie związane z pracami na dachu, jak inspekcje zielonych dachów, konserwacja urządzeń, itp.,
stare pokrycia, na których bezpośrednio położono nową hydroizolację.

Obciążenia mechaniczne umiarkowane „stopnia II” to oddziaływania niezaliczone do „stopnia I”.

Obciążenia (oddziaływania) termiczne
Wszystkie dachy są wystawione na działanie temperatur z zakresu od ok. –20°C do +80°C. Obciążenia te zostały podzielone na dwie grupy:

na obciążenia o dużym (wysokim) wpływie temperatury, określane jako „stopień A”, wystawione są hydroizolacje bez dodatkowej ochrony powierzchni zewnętrznej, bezpośrednio narażone na wpływy temperatury,
na obciążenia o umiarkowanym oddziaływaniu temperatury, określane jako „stopień B” to hydroizolacje pod dachami odwróconymi, balastowymi lub zielonymi, czyli takie, w których warstwa hydroizolacyjna jest chroniona przez inne warstwy.

Na podstawie powyższych klasyfikacji norma E 18531-4 rozróżnia 2 kategorie dachów: K1 i K2.

K1 to dachy z tzw. konstrukcją standardową, przy minimalnych obciążeniach.

K2 to wszystkie inne dachy użytkowe, o zwiększonej używalności, obliczone na bardzo długą żywotność, posiadające niski kąt nachylenia, itp.

Pierwszym przykładem konsekwencji podziału materiałów na K1 i K2 jest ich użycie przy nachyleniach dachu.

Konsekwencje dla konstrukcji i doboru materiałów

Tabela 2. Klasyfikacja hydroizolacji dachowych z pap bitumicznych i modyfikowanych polimerami

Dachy o nachyleniu poniżej 2% i 1% w obrębie odpływów mogą być wykonane przy zastosowaniu dodatkowych zabezpieczeń wyłącznie z materiałów grupy K2.

Tabela 3. zastosowań hydroizolacji jednowarstwowych z tworzyw sztucznych i elastomerów

W kolejnym wydaniu DACHÓW PŁASKICH ukaże się druga część artykułu, mówiąca o konsekwencjach doboru materiałów.

Witold Okoński
Phoenix Dichtungstechnik GmbH
Członek Stowarzyszenia DAFA

Źródło: Dachy Płaskie, nr 2 (7) 2010
