Dachy Płaskie

Praktyka stosowania indywidualnych środków ochrony przed upadkiem z wysokości wskazuje, że jednym z kluczowych elementów prawidłowej konfiguracji systemu ochrony przed upadkiem jest właściwe zakotwiczenie sprzętu. O ile zagadnienie prawidłowego użytkowania szelek bezpieczeństwa i podzespołów amortyzujących nie sprawia użytkownikom poważniejszych trudności, to dobór i zastosowanie właściwego punktu kotwiczenia wciąż stanowi duży problem.

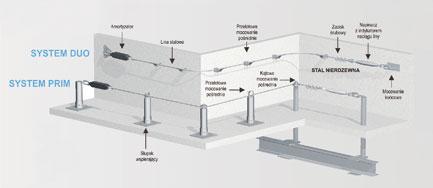

Systemy linowe Prim i Duo

Punkt kotwiczący powinien posiadać odpowiednią (określoną normą) wytrzymałość, stabilność i lokalizację. Jeżeli na stanowisku pracy na wysokości zainstalowano specjalne certyfikowane i odpowiednio oznakowane punkty lub systemy kotwiczące – z kotwiczeniem sprzętu asekuracyjnego nie powinno być większych problemów.

Jeżeli jednak brak jest takich urządzeń, użytkownik zmuszony jest wybierać i dostosowywać do celów kotwiczenia istniejące elementy konstrukcji lub budowli (np. kominy). Pozostawianie oceny stabilności i wytrzymałości takiego punktu pracownikom nie jest jednak najwłaściwszym rozwiązaniem. W przypadku, gdy nastąpi upadek i zadziała system powstrzymywania spadania, źle dobrany element konstrukcji może ulec np. oderwaniu. Nastąpi wtedy niekontrolowany upadek, zakończony uderzeniem człowieka w podłoże, a dodatkowo może dojść do przygniecenia ofiary wypadku lub innych osób przez spadające przedmioty.

Zdarza się także, że stanowisko pracy jest całkowicie pozbawione możliwości kotwiczenia sprzętu asekuracyjnego – jakakolwiek ochrona jest wtedy niemożliwa.

Stałe urządzenia kotwiczące mogą być zarówno prostymi elementami, jak i skomplikowanymi systemami indywidualnymi. Zainstalowane są na stałe w miejscu stosowania indywidualnego sprzętu chroniącego przed upadkiem z wysokości w celu umożliwienia właściwego kotwiczenia do konstrukcji stałej. Stałe urządzenia kotwiczące spełniają wymagania normy PN-EN795:1999/2003:

EN 795 – A: Dotyczy punktów kotwiczących umieszczonych na powierzchniach poziomych, pionowych i pochyłych. Urządzenia tej klasy nie są środkami ochrony indywidualnej.
EN 795 – C: Urządzenia kotwiczące wyposażone w prowadnice giętkie, poziome o dopuszczalnym nachyleniu 15 stopni. Urządzenia tej klasy nie są środkami ochrony indywidualnej.
EN 795 – D: Urządzenia kotwiczące w postaci prowadnic szynowych.

Wychodząc naprzeciw oczekiwaniom użytkowników firma Protekt, producent sprzętu chroniącego przed upadkiem z wysokości, oferuje kompletne systemy kotwiczenia: Prim, Duo, Proliner, Maran i Traser.

Poziomy system kotwiczący Prim
System stanowi urządzenie kotwiczące dla indywidualnego sprzętu chroniącego przed upadkiem z wysokości. System jest przeznaczony do użytkowania do przez grupę maksymalnie pięciu osób równocześnie i składa się z poziomej prowadnicy wykonanej ze stalowej, nierdzewnej liny o średnicy 8 mm, wyposażonej w amortyzator i napinacz. Prowadnica jest przytwierdzona do konstrukcji stałej w strukturalnych punktach kotwiczenia, za pośrednictwem słupków wspierających lub płytek kotwiczących. Pracownik podpina się do liny asekuracyjnej za pośrednictwem haków kotwiczących lub zatrzaśników stanowiących elementy osobistego sprzętu zabezpieczającego przed upadkiem z wysokości. Urządzenie spełnia normę EN 795 klasa C. System posiada dopuszczenie do prac w strefach zagrożonych wybuchem.

Poziomy system kotwiczący Duo
Poziomy system kotwiczący Duo stanowi urządzenie kotwiczące dla indywidualnego sprzętu chroniącego przed upadkiem z wysokości. System jest przeznaczony do jednoczesnego użytkowania przez grupę od dwóch do pięciu osób. System składa się z poziomej prowadnicy, wykonanej ze stalowej, nierdzewnej liny o średnicy 8 mm, wyposażonej w amortyzator i napinacz. Prowadnica jest przytwierdzona do konstrukcji stałej w strukturalnych punktach kotwiczenia za pośrednictwem słupków wsporczych lub płytek kotwiczących. Urządzenie spełnia normę EN 795 klasa C.

Linowy system kotwiczący Proliner
Poziomy linowy system kotwiczący Proliner jest urządzeniem kotwiczącym klasy C według normy EN 795. System jest przeznaczony dla maksymalnie 4 użytkowników w tym samym czasie. Wszystkie elementy składowe systemu Proliner są wykonane ze stali nierdzewnej. Wózek stanowi ruchomy punkt kotwiczenia systemu dla indywidualnego sprzętu ochronnego. Umożliwia poruszanie się wzdłuż systemu przy jednoczesnej asekuracji w pionie. Prowadnica stanowiąca tor jezdny dla wózka kotwiczącego jest zrobiona z podwójnej nierdzewnej liny stalowej o średnicy 8 mm. Zestaw amortyzujący odpowiada za zmniejszenie sił działających na konstrukcję a rolka zwrotna za prawidłowe napięcie liny roboczej. System posiada dopuszczenie do prac w strefach zagrożonych wybuchem.

System linowy Proliner

System asekuracji poziomej Traser
Szynowy system kotwiczący Traser jest urządzeniem kotwiczącym klasy D, zgodnym z norma EN 795. Służy do przyłączania indywidualnego systemu chroniącego przed upadkiem z wysokości do konstrukcji stałej, zapewniając jednocześnie możliwość przemieszczania się w poziomie. Kompletny system składa się z szynowego systemu kotwiczącego Traser oraz przyłączonego do niego indywidualnego sprzętu ochronnego. W skład szynowego systemu wchodzą: pozioma szyna w formie kratownicy, wózek stanowiący ruchomy punkt kotwiczenia sprzętu, blokady końcowe toru, łączniki prowadnicy szynowej oraz elementy mocujące prowadnice do konstrukcji stałej. Prowadnica szynowa jest wykonana ze stali i cynkowana ogniowo. Wózek, łączniki, blokady toru jezdnego oraz elementy mocujące prowadnicę szynową do konstrukcji stałej są wykonane ze stali cynkowanej ogniowo i galwanicznie, stali nierdzewnej lub tworzyw sztucznych. System posiada dopuszczenie do prac w strefach zagrożonych wybuchem.

System asekuracji szynowej Traser

Szynowy system kotwiczący Maran
System służy do przyłączania indywidualnego systemu chroniącego przed upadkiem z wysokości do konstrukcji stałej, zapewniając jednocześnie możliwość przemieszczania się przy zachowaniu pełnej ochrony. System może być użytkowany jednocześnie przez 2 osoby, przy czym każda z nich powinna być przyłączona do oddzielnego wózka. Szynowy system kotwiczący składa się z szyny stanowiącej tor jezdny dla wózka (będącego ruchomym punktem kotwiczenia dla indywidualnego sprzętu ochronnego), blokad końcowych toru jezdnego, łączników prowadnicy szynowej oraz elementów mocujących prowadnicę do konstrukcji stałej. Prowadnica szynowa jest wykonana ze stopu aluminium. Wózek, łączniki szyny, blokady toru jezdnego, elementy mocujące prowadnicę szynową do konstrukcji stałej oraz elementy złączne (śruby) są wykonane ze stopu aluminium, stali nierdzewnej lub tworzyw sztucznych. System zgodny z klasą D, norma EN 795.
